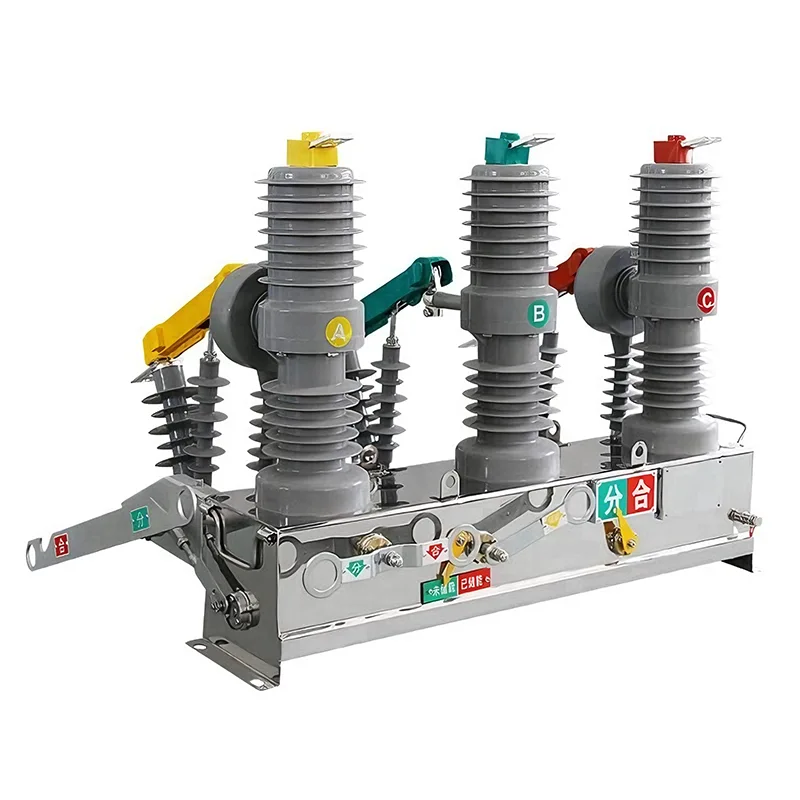

11 KV వాక్యూమ్ సర్క్యూట్ బ్రేకర్

Youbian వద్ద, మా డిజైన్ 11 kV వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క 12kV రేటింగ్ ప్రమాణం చుట్టూ కేంద్రీకృతమై ఉంది, ఇది 11 kV పవర్ గ్రిడ్ యొక్క పనితీరు అవసరాలను సమగ్రంగా కవర్ చేస్తుంది మరియు ఆప్టిమైజ్ చేస్తుంది. పాత సాంకేతికతలకు భిన్నంగా, ఈ సర్క్యూట్ బ్రేకర్లు ఆర్క్‌లను చల్లార్చడానికి అధిక వాక్యూమ్ వాతావరణంపై ఆధారపడతాయి, తద్వారా పవర్ గ్రిడ్‌ను స్థిరీకరించడం మరియు సిబ్బంది భద్రతను నిర్ధారించడం.

కోర్ వాక్యూమ్ టెక్నాలజీని అర్థం చేసుకోండి

11 Kv వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లోని "వాక్యూమ్" అనేది వాక్యూమ్ ఆర్క్ ఆర్పే చాంబర్ (సాధారణంగా వాక్యూమ్ బాటిల్ అని పిలుస్తారు) లోపల ఉన్న వాతావరణాన్ని సూచిస్తుంది. ఇది వ్యవస్థ యొక్క ప్రధాన అంశం. గాలి లేదా చమురుతో పోలిస్తే దాని ఉన్నత విద్యుద్వాహక బలం (ఇన్సులేషన్ సామర్థ్యం) కారణంగా, వాక్యూమ్ చిన్న కాంటాక్ట్ గ్యాప్‌లను సాధించగలదు మరియు అధిక వోల్టేజ్‌లను తట్టుకోగలదు.

మా 11 Kv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఆపరేషన్‌లో ఉన్నప్పుడు, శాశ్వతంగా మూసివేసిన వాక్యూమ్ చాంబర్ లోపల కాంటాక్ట్ సెపరేషన్ జరుగుతుంది. గ్యాస్ అణువుల లేకపోవడం వల్ల, ఆర్క్‌ను నిర్వహించడానికి దాదాపు ఏమీ లేదు, తద్వారా వేగవంతమైన తప్పు ఐసోలేషన్‌ను సాధించవచ్చు.

ఆర్క్ ఆర్పివేయడంలో వాక్యూమ్ ఆర్క్ ఆర్పే చాంబర్ పాత్ర

మా పరికరాల ఆర్క్ ఆర్క్ ప్రక్రియ ఖచ్చితమైనది మరియు తక్షణమే. దాని పని సూత్రాన్ని అమలు చేయడానికి మా డిజైన్ ఇక్కడ ఉంది:

1. కాంటాక్ట్ సెపరేషన్: లోపం గుర్తించబడినప్పుడు, పరిచయాలు వేరు.

2. మెటల్ ఆవిరి ఆర్క్: కాంటాక్ట్ మెటీరియల్‌లోని లోహ ఆవిరి కారణంగా, ఒక ఆర్క్ క్లుప్తంగా ఏర్పడుతుంది.

3. వేగవంతమైన వ్యాప్తి: వాక్యూమ్ వాతావరణం కారణంగా, లోహ ఆవిరి అత్యంత వేగవంతమైన వేగంతో విస్తరిస్తుంది మరియు వ్యాపిస్తుంది.

4. జీరో క్రాసింగ్ సర్క్యూట్ బ్రేకర్: కరెంట్ మొదటిసారిగా సున్నాని దాటినప్పుడు, వోల్టేజ్ పెరిగి ఆర్క్‌ను మళ్లీ మండించే వేగం కంటే విద్యుద్వాహక బలం యొక్క వేగవంతమైన రికవరీ రేటు కారణంగా ఆర్క్ ఆరిపోతుంది.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మరియు సాంప్రదాయ చమురు/గ్యాస్ సర్క్యూట్ బ్రేకర్ల మధ్య వ్యత్యాసం

పాత ఫ్యాషన్ ఆయిల్ లేదా గ్యాస్ సర్క్యూట్ బ్రేకర్‌లతో అనుబంధించబడిన పర్యావరణ మరియు నిర్వహణ బాధ్యతలను ఇది తొలగిస్తుంది కాబట్టి వాక్యూమ్ టెక్నాలజీకి మారడాన్ని మేము సమర్థిస్తాము. ఆధునిక అవస్థాపన కోసం పర్యావరణ అనుకూలమైన సర్క్యూట్ బ్రేకర్‌లు ఎందుకు మంచి ఎంపిక అని క్రింది వాటిని పోల్చారు.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) ఆయిల్/ఎయిర్ సర్క్యూట్ బ్రేకర్

ఆర్క్ ఆర్పే సామర్థ్యం: మీడియం/హై వాక్యూమ్ (సీల్డ్) ఆయిల్ లేదా కంప్రెస్డ్ ఎయిర్

నిర్వహణ: చాలా అరుదైన (జీవితకాల సీలింగ్) అధిక (చమురు భర్తీ, శుభ్రపరిచే పరిచయాలు)

అగ్ని ప్రమాదం: ఏదీ లేదు (నూనె లేదు మరియు SF6 లేదు) ఎక్కువ (చమురు మండే)

సేవా జీవితం: దీర్ఘకాలం (20-30 సంవత్సరాలు) తక్కువ (ఉపయోగంతో వృద్ధాప్యం)

పరిమాణం: కాంపాక్ట్ మాడ్యులర్/స్థూలమైనది

పర్యావరణ ప్రభావం: పర్యావరణ పరిరక్షణ/ఆయిల్ లీకేజ్ లేదా SF6 ఉద్గారాల ప్రమాదం

వాక్యూమ్ టెక్నాలజీని అవలంబించడం ద్వారా, మా 11 Kv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ సురక్షితంగా ఉండటమే కాకుండా, పరికరాల మొత్తం జీవితచక్రం అంతటా నిర్వహణ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.

రేట్ వోల్టేజ్ మరియు ప్రస్తుత పారామితులు

ఈ పరికరాలు 11kV విద్యుత్ సరఫరా నెట్‌వర్క్‌లో అమర్చబడినప్పటికీ, అవసరమైన భద్రతా మార్జిన్‌ను నిర్ధారించడానికి 11kV వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క రేట్ వోల్టేజ్ 12kV. రేట్ చేయబడిన నిరంతర కరెంట్ సాధారణ ఆపరేషన్ సమయంలో సర్క్యూట్ బ్రేకర్ తట్టుకోగల లోడ్ సామర్థ్యాన్ని నిర్ణయిస్తుంది. నిర్దిష్ట లోడ్ అవసరాలను తీర్చడానికి మేము సౌకర్యవంతమైన కాన్ఫిగరేషన్‌లను అందిస్తాము:

రేటెడ్ కరెంట్ 630A: ప్రామాణిక పంపిణీ ఫీడర్‌లు మరియు చిన్న పారిశ్రామిక లోడ్‌లకు అనుకూలం.

1250A నుండి 1600A వరకు: ప్రధాన ఇన్‌కమింగ్ లైన్‌లు మరియు భారీ పారిశ్రామిక యంత్రాల కోసం ప్రత్యేకంగా రూపొందించబడింది.

అనుకూలీకరణ: నిర్దిష్ట స్విచ్‌గేర్ కాన్ఫిగరేషన్‌ల ఆధారంగా అధిక రేట్ విలువలను అందించవచ్చు.

షార్ట్ సర్క్యూట్ బ్రేకింగ్ సామర్థ్యం మరియు సమ్మతి

ఏదైనా వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లో లోపాల యొక్క సురక్షితమైన డిస్‌కనెక్ట్ అనేది అత్యంత క్లిష్టమైన విధి. మా 11 Kv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ 20kA నుండి 31.5kA వరకు షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీని కలిగి ఉంది, డౌన్‌స్ట్రీమ్ పరికరాలకు హాని కలిగించకుండా పెద్ద ఫాల్ట్ కరెంట్‌లను తక్షణమే క్లియర్ చేసే సామర్థ్యాన్ని నిర్ధారిస్తుంది.

మేము ప్రపంచ తయారీ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటాము. ప్రతి యూనిట్‌లో వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) అమర్చబడి ఉంటుంది, ఇది IEC 62271-100 ప్రమాణానికి అనుగుణంగా ఉంటుంది, ఇది డైవర్లలో పనితీరులో స్థిరత్వాన్ని నిర్ధారిస్తుంది.
