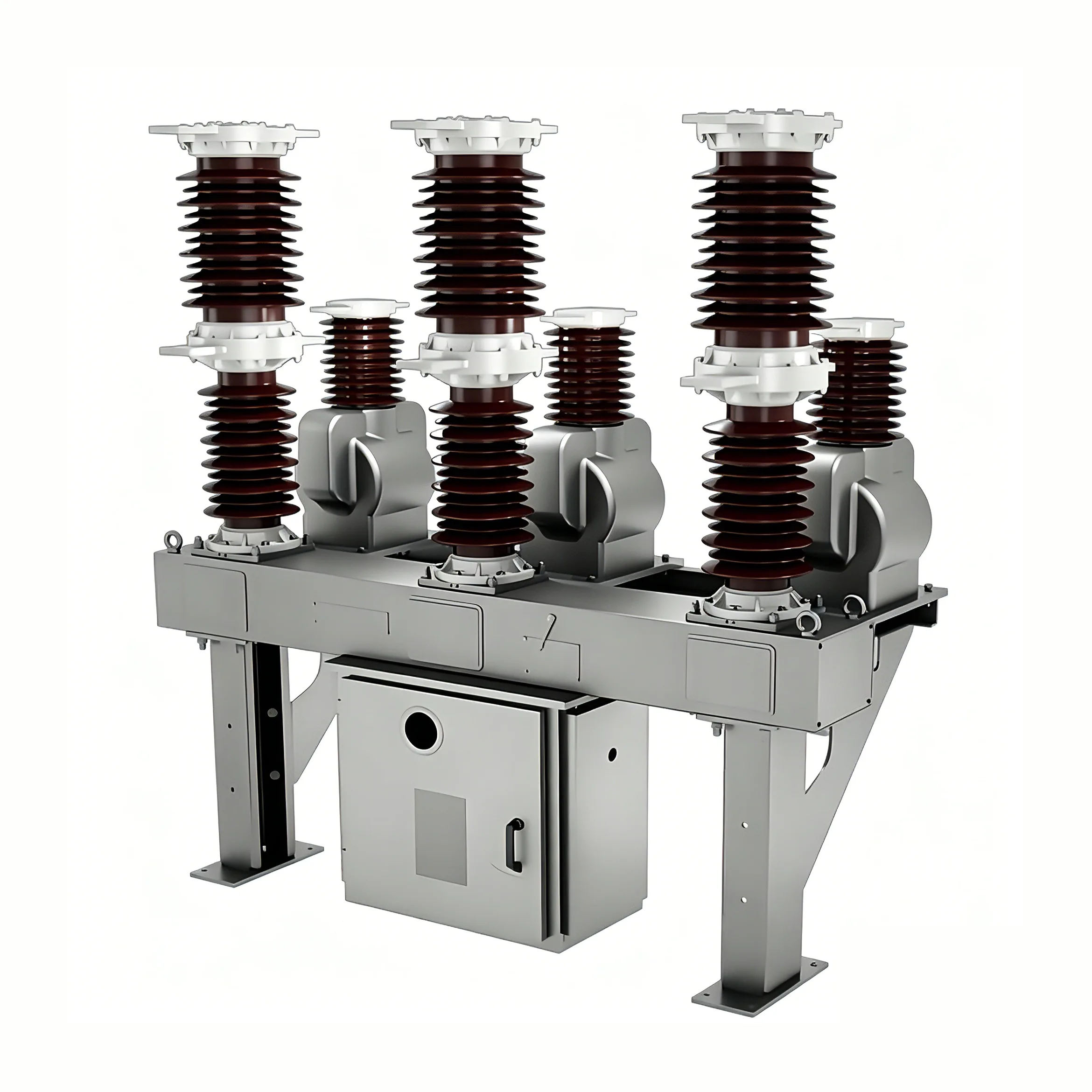

40.5kv స్విచ్ రీక్లోజర్

40.5kv స్విచ్ బ్రేకర్ (ఇకపై "సర్క్యూట్ బ్రేకర్" అని పిలుస్తారు) అనేది ఆధునిక విదేశీ సాంకేతికతను పరిచయం చేయడం మరియు చైనా యొక్క విద్యుత్ పరిశ్రమ యొక్క లక్షణాలతో కలపడం ద్వారా యూబియన్ అభివృద్ధి చేసిన కొత్త తరం బహిరంగ వాక్యూమ్ సర్క్యూట్ బ్రేకర్. ప్రధానంగా పట్టణ మరియు గ్రామీణ విద్యుత్ గ్రిడ్‌లలో 10-35kV అవుట్‌డోర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లకు ఉపయోగించబడుతుంది. లోడ్ కరెంట్, ఓవర్‌లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్ యొక్క అప్లికేషన్‌తో కలిపి, ఇది ఇతర సారూప్య పరిస్థితులలో కూడా ఉపయోగించబడుతుంది.

పని వాతావరణం

పర్యావరణ ఉష్ణోగ్రత: -40 ℃ నుండి 85 ℃

రోజువారీ ఉష్ణోగ్రత వ్యత్యాసం: 25 ℃

ఎత్తు: ≤ 2000మీ

గాలి వేగం 35m/s మించకూడదు

సాధారణ తీవ్రత వైబ్రేషన్ లేదు

బలమైన తినివేయు వాయువులు లేదా మీడియా (యాసిడ్లు, క్షారాలు, బురద మొదలైనవి) లేవు

కాలుష్య స్థాయి: IV

ఛార్జింగ్ ఉష్ణోగ్రత: -40 ℃ నుండి 85 ℃

ఫీచర్లు

40.5kv స్విచ్ రీక్లోజర్ అనేది ANSI/IEC ప్రమాణాలకు అనుగుణంగా ఉండే మెరుగుపరచబడిన డిజైన్ ఉత్పత్తి, ఇది మాగ్నెటిక్ యాక్యుయేటర్, ఆన్/ఆఫ్ పరికరం (RCWE రకం ACR మాన్యువల్ క్లోజింగ్ పరికరం లేదు), 3 కరెంట్ సెన్సార్‌లు, 3 వరకు వోల్టేజ్ సెన్సార్‌లు మరియు ప్రొటెక్షన్ కర్వ్ (ప్రోగ్రామబుల్ కమ్యూనికేషన్) వంటి మరిన్ని విధులు సాఫ్ట్‌వేర్, APP నియంత్రణ సాధనం మొదలైనవి, మరియు RWK352 కంట్రోలర్‌ని ఉపయోగిస్తుంది.

40.5kv స్విచ్ రీక్లోజర్ అనేది సిలికాన్ రబ్బరుతో పూసిన ఘన ఇన్సులేట్ రీక్లోజర్ మరియు SF6 గ్యాస్ సీలింగ్‌ను ఉపయోగించదు. ఈ రీక్లోజర్ అధిక క్రీపేజ్ దూరం మరియు అధిక ఇన్సులేషన్ స్థాయిని కలిగి ఉంది, 42kV స్థాయి, BIL200kV వరకు సిస్టమ్‌లకు అనుకూలం.

40.5kV స్విచ్ రీక్లోజర్ మూడు-దశల AC 50/60Hz కోసం రూపొందించబడింది, ఇది 40.5kV యొక్క రేట్ వోల్టేజ్‌తో మరియు బహిరంగ హై-వోల్టేజ్ స్విచ్‌గేర్‌కు అనుకూలంగా ఉంటుంది. ప్రధానంగా పట్టణ మరియు గ్రామీణ పవర్ గ్రిడ్‌లు, సబ్‌స్టేషన్‌లు మరియు పారిశ్రామిక మరియు మైనింగ్ సంస్థల పంపిణీ వ్యవస్థలలో లోడ్ కరెంట్, ఓవర్‌లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను విచ్ఛిన్నం చేయడానికి ఉపయోగిస్తారు. వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల యొక్క ప్రత్యేక పనితీరు కారణంగా, తరచుగా ఆపరేషన్ మరియు చమురు-రహిత మార్పు అవసరమయ్యే అనువర్తనాలకు అవి ప్రత్యేకంగా సరిపోతాయి.

సర్క్యూట్ బ్రేకర్ యొక్క ఈ మోడల్ సింగిల్-ఫేజ్ లోపాలు మూడు-దశల షార్ట్ సర్క్యూట్‌లకు కారణం కాదని నిర్ధారించడానికి మూడు-దశల వేరు చేయబడిన పోల్ నిర్మాణాన్ని అవలంబిస్తుంది. వాక్యూమ్ ఆర్క్ ఆర్పివేయడం చాంబర్ ప్రతి దశ యొక్క ఇన్సులేషన్ స్లీవ్‌ల లోపల ఉంది, సంక్షేపణం వల్ల కలిగే షార్ట్ సర్క్యూట్ లోపాల ప్రమాదాన్ని తొలగిస్తుంది. 40.5kv స్విచ్ బ్రేకర్ యొక్క బాహ్య ఇన్సులేషన్ దిగుమతి చేసుకున్న అవుట్‌డోర్ ఎపాక్సీ రెసిన్ లేదా సిలికాన్ రబ్బర్ మెటీరియల్‌తో తయారు చేయబడింది, ఇది అద్భుతమైన హైడ్రోఫోబిసిటీ మరియు యాంటీ ఫౌలింగ్ పనితీరును కలిగి ఉంటుంది, ఇది అధిక వాతావరణ నిరోధక అవసరాలు మరియు కఠినమైన ఆపరేటింగ్ పరిస్థితులతో బహిరంగ వాతావరణాలకు అనుకూలంగా ఉంటుంది. సర్క్యూట్ బ్రేకర్ కాంపాక్ట్ మొత్తం నిర్మాణాన్ని కలిగి ఉంది, చిన్న ప్రాంతాన్ని ఆక్రమిస్తుంది, తేలికైనది మరియు ఇన్‌స్టాల్ చేయడం సులభం. పెట్టె లోపలి భాగం ట్రాన్స్‌ఫార్మర్ ఆయిల్‌తో నిండి ఉంటుంది, అయితే సల్ఫర్ హెక్సాఫ్లోరైడ్ వాయువును కలిగి ఉండదు, చమురు రహిత పరివర్తన మరియు పర్యావరణ పరిరక్షణ అవసరాలను తీరుస్తుంది.

ఉత్పత్తి ప్రమాణాలు

ఈ సర్క్యూట్ బ్రేకర్ క్రింది ప్రమాణాలకు అనుగుణంగా ఉంటుంది: GB1984: హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు; GB/T11022: హై వోల్టేజ్ స్విచ్‌గేర్ మరియు కంట్రోల్ ఎక్విప్‌మెంట్ కోసం సాధారణ సాంకేతిక అవసరాలు; JB3855:3.6~40.5kV అవుట్‌డోర్ AC హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ DL/T403:12~40. 5kV AC హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు IEC56: AC హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్లను ఆర్డర్ చేయడానికి సాంకేతిక లక్షణాలు
