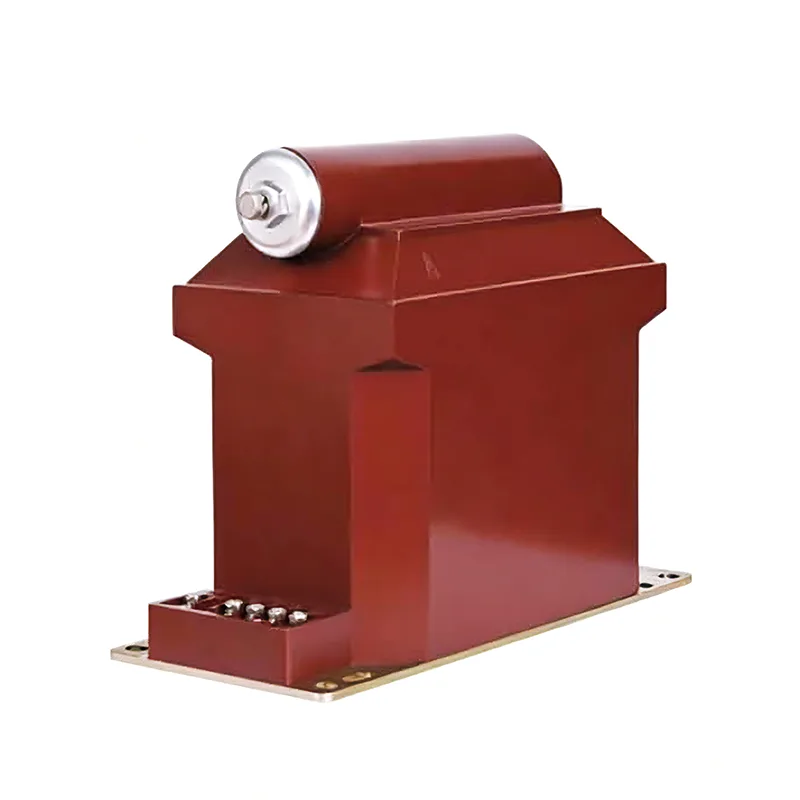

33 kV వోల్టేజ్ ట్రాన్స్ఫార్మర్

Youbian మన్నికైన 33 kV వోల్టేజ్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ ఒత్తిడి పంపిణీని మెరుగుపరచడానికి ప్రాథమిక మరియు ద్వితీయ కాయిల్స్ కోసం ప్రత్యేక వైండింగ్ మరియు షీల్డింగ్ పద్ధతులను ఉపయోగిస్తుంది. పొరల మధ్య అధిక విద్యుద్వాహకాన్ని అందించడానికి ప్రతి కాయిల్ జాగ్రత్తగా పాలిస్టర్ ఫిల్మ్‌తో ఇన్సులేట్ చేయబడింది. పూర్తయిన వైండింగ్ నిర్మాణం మరియు డబుల్ రింగ్ ఐరన్ కోర్‌ను సపోర్ట్ ఫ్రేమ్‌పై సమీకరించండి.

ముందుజాగ్రత్తలు

1. ఆపరేషన్‌లో ఉంచడానికి ముందు, 1.33 kV వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ తప్పనిసరిగా నిబంధనలలో పేర్కొన్న అంశాల ప్రకారం పరీక్ష మరియు తనిఖీకి లోనవాలి. ఉదాహరణకు, ధ్రువణత కొలత, కనెక్షన్ సమూహం, ఇన్సులేషన్ షేకింగ్, న్యూక్లియర్ ఫేజ్ సీక్వెన్స్ మొదలైనవి.

2. వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క వైరింగ్ దాని ఖచ్చితత్వాన్ని నిర్ధారించాలి. ప్రాధమిక వైండింగ్ పరీక్షించిన సర్క్యూట్‌తో సమాంతరంగా కనెక్ట్ చేయబడాలి మరియు ద్వితీయ వైండింగ్ కనెక్ట్ చేయబడిన కొలిచే పరికరం, రిలే రక్షణ పరికరం లేదా ఆటోమేటిక్ పరికరం యొక్క వోల్టేజ్ కాయిల్‌తో సమాంతరంగా కనెక్ట్ చేయబడాలి. అదే సమయంలో, ధ్రువణత యొక్క ఖచ్చితత్వానికి శ్రద్ధ ఉండాలి.

3. 33 kV వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ద్వితీయ వైపుకు కనెక్ట్ చేయబడిన లోడ్ యొక్క సామర్థ్యం సముచితంగా ఉండాలి మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ద్వితీయ వైపుకు కనెక్ట్ చేయబడిన లోడ్ దాని రేటింగ్ సామర్థ్యాన్ని మించకూడదు, లేకుంటే అది ట్రాన్స్ఫార్మర్ యొక్క లోపాన్ని పెంచుతుంది మరియు కొలత ఖచ్చితత్వాన్ని సాధించడం కష్టతరం చేస్తుంది.

4. 4.33 kV వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ద్వితీయ వైపు షార్ట్ సర్క్యూట్లు అనుమతించబడవు. వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ లోపల ఉన్న చిన్న ఇంపెడెన్స్ కారణంగా, సెకండరీ సర్క్యూట్ షార్ట్ సర్క్యూట్ అయినట్లయితే, పెద్ద కరెంట్ ఏర్పడుతుంది, ఇది ద్వితీయ పరికరాలను దెబ్బతీస్తుంది మరియు వ్యక్తిగత భద్రతకు కూడా ప్రమాదం కలిగిస్తుంది. వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌లు సెకండరీ సైడ్ షార్ట్ సర్క్యూట్‌ల వల్ల కలిగే నష్టం నుండి తమను తాము రక్షించుకోవడానికి ద్వితీయ వైపు ఫ్యూజ్‌లతో అమర్చవచ్చు. సాధ్యమైన చోట, ట్రాన్స్‌ఫార్మర్ యొక్క అధిక-వోల్టేజ్ వైండింగ్ లేదా సీసం వైర్‌లలో లోపాల కారణంగా ప్రాథమిక వ్యవస్థ యొక్క భద్రతకు ప్రమాదం వాటిల్లకుండా అధిక-వోల్టేజ్ పవర్ గ్రిడ్‌ను రక్షించడానికి ప్రాథమిక వైపున కూడా ఫ్యూజ్‌లను ఏర్పాటు చేయాలి.

5. కొలిచే సాధనాలు మరియు రిలేలతో సంబంధంలో ఉన్నప్పుడు ప్రజల భద్రతను నిర్ధారించడానికి, వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ద్వితీయ వైండింగ్ తప్పనిసరిగా గ్రౌండింగ్ పాయింట్ కలిగి ఉండాలి. ఎందుకంటే గ్రౌండింగ్ తర్వాత, ప్రాధమిక మరియు ద్వితీయ వైండింగ్‌ల మధ్య ఇన్సులేషన్ దెబ్బతిన్నప్పుడు, సాధనాలు మరియు రిలేలలో వ్యక్తిగత భద్రతకు హాని కలిగించకుండా అధిక వోల్టేజ్‌ను నిరోధించవచ్చు.

6. వోల్టేజ్ ట్రాన్స్ఫార్మర్ యొక్క ద్వితీయ వైపు షార్ట్ సర్క్యూట్ ఉండకూడదు.

ఇన్సులేషన్ మరియు రక్షణ కోసం, భాగం స్వయంచాలకంగా హైడ్రోఫోబిక్ సైక్లోఅలిఫాటిక్ ఎపోక్సీ రెసిన్ (HCEP)లోకి వాక్యూమ్ ప్రెజర్ కాస్ట్ చేయబడుతుంది. HCEP పదార్థం భౌతిక బలాన్ని కొనసాగిస్తూ అద్భుతమైన ఆర్క్ పథం, ఓజోన్ మరియు అతినీలలోహిత నిరోధకతను కలిగి ఉంటుంది. HCEP యొక్క హైడ్రోఫోబిక్ ఉపరితల లక్షణాలు తేమ, తేమ లేదా కలుషితమైన పరిసరాలలో దాని అత్యంత విశ్వసనీయ పనితీరును నిర్ధారిస్తాయి.

35KV డిస్ట్రిబ్యూషన్ లైన్లు, బొగ్గు గనులు, పవర్ ప్లాంట్లు, రైల్వేలు మరియు ఫ్యాక్టరీలకు ఉపయోగించవచ్చు.

33 kV వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ ఖచ్చితంగా IEC60044-2కి అనుగుణంగా ఉంటుంది; IEC 61869-1, 3; ANSI/IEEE C57.13.

అప్లికేషన్

రైల్వే;బొగ్గు గనులు;పవర్ మీటర్;పవర్ ప్లాంట్;ఎలక్ట్రిక్ ఎనర్జీ మీటర్;పవర్ స్టేషన్;మీడియం వోల్టేజ్ స్విచ్ గేర్;ఆయిల్ అండ్ గ్యాస్ కంపెనీలు;పవర్ డిస్ట్రిబ్యూషన్ బాక్స్;పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్;ఎయిర్ ఇన్సులేటెడ్ క్యాబినెట్;రింగ్ నెట్‌వర్క్ క్యాబినెట్;కొలిచే పరికరం;ఎలక్ట్రిసిటీ బ్యూరో;మీడియం వోల్టేజ్ ఎంటర్‌ప్రైయల్ క్వాలిటీ అనలైజర్;ఇందులో;

లక్షణం

బరువు: 50KG;

సేవా జీవితం: 30 సంవత్సరాలు;

మెటీరియల్: ఎపోక్సీ రెసిన్ (HCEP);

36 kV వరకు రేట్ చేయబడిన వోల్టేజ్;

ఖచ్చితత్వం స్థాయి: 0.2 0.5 6P 3P;

33KV 35KV 36KV ఇండోర్ అప్లికేషన్;

సింగిల్ పోల్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ డిజైన్;

పరిమితం చేయబడిన థర్మల్ అవుట్‌పుట్ (VA): 300VA/600VA;

సహేతుకమైన నిర్మాణం, దృఢమైన నిర్మాణం;

రేట్ చేయబడిన వోల్టేజ్ నిష్పత్తి: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

200 kV వరకు రేట్ చేయబడిన ప్రాథమిక ఇన్సులేషన్ స్థాయి (BIL);

అద్భుతమైన షార్ట్-సర్క్యూట్ మరియు వేడి నిరోధకత;
